PP 一出四全自动打包带生产线是一种用于生产聚丙烯（PP）打包带的高效设备，以下是关于它的详细介绍：

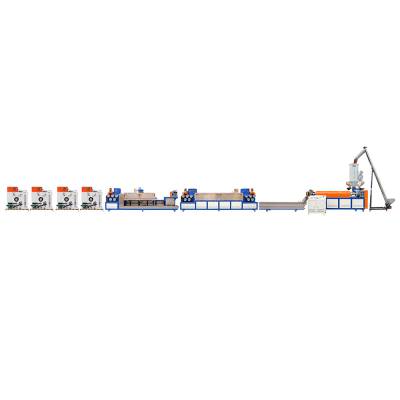

基本组成

自动上料机：负责将聚丙烯原料自动输送至后续加工环节，可实现连续稳定供料3。

干燥机（或除湿干燥装置）：去除原料中的水分和挥发物，***原料干燥，防止因水分等杂质影响产品质量2。

挤出机：通过螺杆旋转对原料进行加热、加压和输送，使原料熔融并塑化，形成均匀的熔体。

过滤器：过滤掉熔体中的杂质和未熔颗粒，提高产品质量。

模具：经过挤出机的熔融原料在模具中冷却定型，形成具有一定宽度和厚度的四条打包带初胚1。

水槽：通过水循环对挤出的打包带进行冷却，使其迅速定型1。

牵引机：将冷却后的打包带从模具中牵引出来，并保持一定的速度和张力，确保打包带的连续性和稳定性1。

烘箱：对牵引出的打包带进行进一步的干燥处理和加热，去除残留水分和挥发物，为拉伸做准备，提高打包带的强度和耐久性13。

拉伸机组：通过拉伸作用，使打包带在长度方向上得到延伸，提高其强度和韧性2。

热定型箱：对拉伸后的打包带进行加热处理，使其迅速定型，消除内应力，***打包带的尺寸稳定性和抗拉力2。

压花机：给拉伸后的打包带表面压上花纹，增加使用中的摩擦，防止打滑，同时使外观更美观3。

收卷机：将经过拉伸、热定型和压花等处理的打包带按照一定的长度和规格进行收卷，形成整齐的打包带卷2。

工作原理3

原料输送与熔融：PP 颗粒原料通过料斗进入螺杆料筒，在螺杆的旋转推动下，原料在料筒内被逐渐向前输送。同时，料筒外部的加热装置对原料进行加热，机身各段设置不同温度，如***段 120 度，***段 170 度，第三段 220 度，机头 250-280 度，使原料逐渐熔融成为均匀的熔体。

挤出成型：熔融的原料在螺杆的压力作用下，被挤出通过模具的口模，形成四条打包带的初胚。

冷却定型：带料出机头后温度很高，立即进入下水箱中冷却，由于对等规聚丙烯在急冷的情况下容易生成酝晶结构，这种结构较疏松，容易拉伸取向，可获得高质量的产品。冷却水温一般控制在 30-40 度，模口距水面的距离为 15-45 毫米为宜。

牵引与二次加热：牵引机将定型后的初胚输送到烘箱进行二次加热，便于后续的拉伸操作。

拉伸与热定型：经过二次加热的初胚通过拉伸机组进行拉伸，拉伸后的打包带进入热定型箱进行加热处理，消除内应力，***尺寸稳定性。

压花与最终定型：拉伸后的打包带经过压花辊被压上花纹，然后通过上水箱或上烘箱进行最终定型。

收卷：***，通过卷带机将合格的打包带产品收卷成为规定外形、规定质量的单件产品。

优势

生产效***：能够一次性同时生产出四条打包带，相比一出一或一出二的生产线，大大提高了产出能力，可满足市场对打包带的大量需求，为企业节省人力成本和时间成本2。

产品质量好：配备***的自动化控制系统和传感器，可实时监测和控制生产过程中的温度、速度、张力等参数，确保四条打包带的厚度均匀、尺寸稳定、强度高，具有优异的抗撕裂、***、耐腐蚀性等性能125。

自动化程度高：从原料上料、熔融挤出、冷却定型、拉伸压花到收卷，整个生产过程基本实现自动化运行，减少了人工干预，降低了操作难度和劳动强度，同时也提高了生产的稳定性和可靠性1。

节能环保：通常采用节能设计，如省电节能的电机和控制系统，降低了能耗和碳排放。同时，PP 打包带本身具有可回收、易降解等特点，符合绿色生产理念25。

灵活性强：可以根据客户的不同需求，生产不同宽度、厚度、颜色和花纹的打包带，还可支持多种生产工艺，如热压成型、冷压成型等，满足不同产品的包装需求4。
